可選配置，未來可擴展功能
一臺接收機，現在可選配置，未來可擴展功能
Trimble DL Android應用程序提供了一個簡單易用的移動接口，用來采集靜態GNSS原始數據，以進行后處理，而無需使用Trimble控制器或TrimbleAccess外業軟件。這個免費的應用程序可以通過Google Play Store獲取，在安卓智能手機和平板電腦上操作。

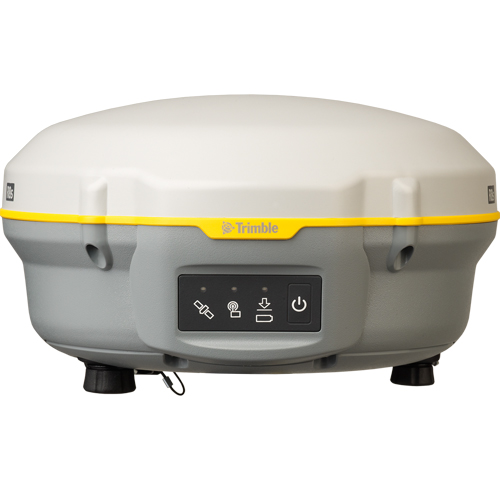

1、基于Trimble R8s GNSS接收機配置。
2、精度和可靠性可能隨多路徑、障礙物、衛星幾何位置和大氣條件等異常情況而變。規范建議把儀器穩定安裝在具有開闊天空視野、
沒有電磁干擾和多路徑環境以及佳GNSS星座結構的地方，并且采用常規接受的為可適用性應用(包括適合基線長度的觀測時間)
而執行的別測量慣例。長于30公里的基線需要精密星歷，可能需要長達24小時的觀測時間才能達到高精度靜態的指標。
3、取決于SBAS系統的性能。
4、網絡RTK PPM值參考了近的物理參考基站。
5、可能受大氣條件、信號多路徑、障礙物和衛星幾何位置的影響。連續監視初始化可靠性，確保質量高。
6、接收機正常運行的環境溫度可至-40°C,內置電池額定工作溫度可至-20°C,可選內置蜂窩調制解調器運行的環境溫度可至-40°C。
7、跟蹤GPS、GLONASS和SBAS衛星。
8、隨溫度和無線數據速率而變。當把接收機和內置電臺用在發射模式時，建議使用外接的6Ah或更高容量的電池。在GSM CSD(電路交換
數據)或GPRS PSD(分組交換數據)模式的蜂窩接收選項時指定的內置電池操作時間。
9、隨地形和工作條件而變。
測量
? 的Trimble Maxwell 6定制測量GNSS芯片，具有440個通道
? Trimble 360全星座跟蹤技術
? 用于GNSS測量的高精度的多相關器
? 未經過濾與平滑處理的偽距測量數據，用于低噪聲、低多路徑誤差、低時域相關和高動態響應
? 低噪聲GNSS載波相位測量，1Hz帶寬精度<1 mm
? 以dB-Hz報告的信噪比
? 經過驗證的Trimble低高度角跟蹤技術
? 衛星信號同步跟蹤：
–– GPS：L1C/A、L1C、L2C、L2E、L5
–– GLONASS：L1C/A、L1P、L2C/A、L2P、L3
–– SBAS：L1C/A、L5(限于支持L5的SBAS衛星)
–– Galileo：E1、E5A、E5B
–– 北斗(COMPASS)：B1、B2
? SBAS：QZSS、WAAS、EGNOS、GAGAN
? 定位速率：1 Hz、2 Hz、5 Hz、10 Hz 和 20 Hz
定位規格2
碼差分GNSS定位
水平.......................................................................0.25 m + 1 ppm RMS
垂直.......................................................................0.50 m + 1 ppm RMS
SBAS差分定位精度3........................................................<5m 3DRMS(一般情況下)
靜態GNSS測量
高精度靜態
水平......................................................................3 mm + 0.1 ppm RMS
垂直................................................................... 3.5 mm + 0.4 ppm RMS
靜態和快速靜態
水平......................................................................3 mm + 0.5 ppm RMS
垂直......................................................................5 mm + 0.5 ppm RMS
后處理動態(PPK)GNSS測量
水平.......................................................................... 8mm + 1ppm RMS
垂直........................................................................15 mm + 1 ppm RMS
實時動態測量
單基線 <30 km
水平.........................................................................8 mm + 1 ppm RMS
垂直........................................................................15 mm + 1 ppm RMS
網絡RTK4
水平......................................................................8 mm + 0.5 ppm RMS
垂直.................................................................... 15 mm + 0.5 ppm RMS
初始化時間5..................................................................<8秒(一般情況下)
初始化可靠性5..............................................................>99.9%(一般情況下)
硬件
物理規格
尺寸(寬×高)........................................................19cm × 10.4cm，包括接頭
重量..................................................1.52kg，含內置電池、內置無線電臺和天線
3.81kg，加上測桿、控制器和內置電臺
操作溫度6..................................................................–40°C ～ +65°C
貯藏溫度...................................................................–40°C ～ +75°C
濕度..............................................................................，冷凝
防護等級.....................................................IP67防塵，可承受臨時浸入水下1米
沖擊和振動........................................................經過測試符合下列環境標準：
抗沖擊........................................不工作時：從2米高測桿上跌落到水泥地面不損壞
工作時：可承受40G、10毫秒鋸齒波沖擊試驗
防震............................................................MIL-STD-810F，F(xiàn)IG.514.5C-1
電氣規格
? 電源為11–24 VDC外部電源輸入，端口1(7芯Lemo)有過電壓保護
? 可充電、可拆取的7.4 V、2.8 Ah鋰智能電池
? 功耗<3.2 W，在RTK流動站模式下，內置電臺和Bluetooth?在用時7
? 內置電池工作時間8：
–– 450 MHz僅接收..................................................................5.0小時
–– 450 MHz接收/發射(0.5 W)........................................................2.5小時
–– 蜂窩移動接收...................................................................4.0小時
通信和數據存儲
? 串口：端口1的3線串口(7-針Lemo)；端口2的全RS-232串口(Dsub 9針)
? 電臺調制解調器1：全集成密封450MHz寬帶接收器/發射器的頻率范圍是403 MHz到473 MHz，支持Trimble、Pacific
Crest和SATEL無線電協議：
–– 發射功率：0.5 W
–– 測程：一般3–5 km/佳10 km9
? 蜂窩移動1：全集成密封式內置GSM/GPRS/EDGE/UMTS/HSPA+調制解調器選項。支持CSD(電路交換數據)和PSD(分組
交換數據)的操作：
–– 5波段UMTS/HSPA+(850/800、900、1900和2100 MHz)
–– 4波段GSM/CSD和GPRS/EDGE(850、900、1800和1900 MHz)
? 藍牙：全集成全密封的2.4GHz通信端口(藍牙)10
? 外部通信設備在串口和藍牙端口用于可支持的改正
? 數據存儲：56 MB內部存儲器，960小時原始觀測數據(大約1.4 MB/日)，基于從平均14顆衛星上每15秒鐘記錄一
次數據。
數據格式
? CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2輸入和輸出
? 23個NMEA輸出，GSOF、RT17和RT27輸出，支持BINEX和平滑的載波
WebUI
? 提供簡單的配置、操作、狀態和數據傳輸
? 可通過串口和藍牙訪問
支持的Trimble控制器1
? Trimble TSC3、Trimble Slate、Trimble CU、Trimble Tablet Rugged PC
證書
FCC5部分(B類設備)、5.247部分和第90部分，ICES-003、RSS-210和RSS-119，CE標記，C√，Bluetooth EPL
備注：
10、藍牙類型的核準情況視具體而定。
